A tubulação de PTFE é uma escolha popular em vários setores devido ao seu conjunto exclusivo de propriedades. Um dos principais aspectos que engenheiros, projetistas e compradores costumam considerar são suas propriedades de expansão térmica. Como fornecedor de tubos de PTFE, tive experiência em primeira mão com os detalhes desse material e estou aqui para explicar o que você precisa saber sobre sua expansão térmica.
Compreendendo a expansão térmica
A expansão térmica é a tendência da matéria de mudar de forma, área e volume em resposta a uma mudança na temperatura. Quando um material é aquecido, suas moléculas ganham energia e passam a se mover com mais vigor, fazendo com que o material se expanda. Por outro lado, quando é resfriado, as moléculas desaceleram e o material se contrai. Esta propriedade é crucial em aplicações onde as flutuações de temperatura são comuns, pois a consideração inadequada da expansão térmica pode levar a problemas como vazamentos, falha de componentes ou desempenho reduzido.
Expansão Térmica de Tubos de PTFE
PTFE, ou politetrafluoretileno, é conhecido por sua excelente resistência química, baixo coeficiente de atrito e alta faixa de temperatura operacional. Mas como ele se comporta quando se trata de expansão térmica?
O PTFE tem um coeficiente de expansão térmica (CTE) relativamente alto em comparação com alguns outros materiais. O CTE do PTFE normalmente varia de cerca de 100 a 120 x 10^-6/°C (a 25°C). Isto significa que para cada mudança de 1°C na temperatura, um tubo de PTFE irá expandir ou contrair cerca de 100 a 120 milionésimos do seu comprimento original.
Para colocar isso em perspectiva, vamos compará-lo com alguns outros materiais comuns. Metais como o aço têm um CTE de cerca de 10 a 20 x 10^-6/°C, que é significativamente inferior ao do PTFE. Essa diferença no CTE pode ser um fator crítico quando você usa tubulação de PTFE em aplicações onde ela está em contato com componentes metálicos.
Implicações em diferentes aplicações
Impressão 3D

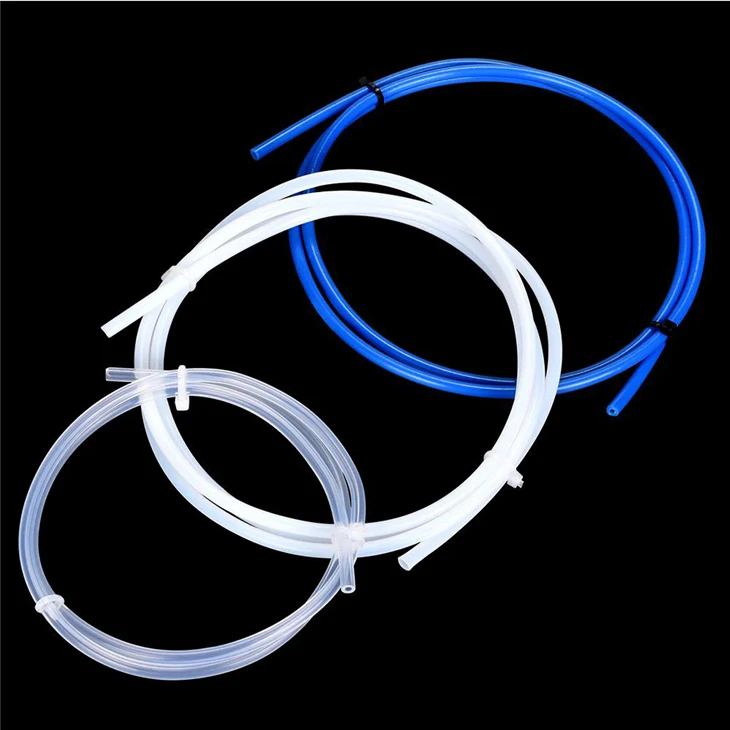

No mundo da impressão 3D,Tubo 2x4mm da impressora 3D PTFE para o filamento 2,5mm x 4mm de 1,75mmé uma escolha popular para guiar o filamento da extrusora até a extremidade quente. O hot end da impressora pode atingir temperaturas superiores a 200°C e a temperatura ambiente no ambiente de impressão pode variar.
O alto CTE do PTFE significa que o tubo se expandirá à medida que aquece. Se não for devidamente contabilizada, esta expansão pode causar problemas como encravamentos de filamentos ou extrusão inconsistente. No entanto, muitos fabricantes de impressoras 3D projetam seus sistemas tendo em mente a expansão térmica do PTFE, usando técnicas como montagens flexíveis ou permitindo algum movimento livre do tubo para acomodar as mudanças no comprimento.
Processamento Químico
Em fábricas de processamento químico, a tubulação de PTFE é frequentemente usada para transportar vários produtos químicos devido à sua excelente resistência química. A temperatura dos produtos químicos transportados pode variar amplamente, assim como a temperatura ambiente na planta.
A expansão térmica da tubulação de PTFE precisa ser considerada cuidadosamente ao instalar a tubulação em um sistema de processamento químico. Se a tubulação for instalada muito apertada sem permitir a expansão, isso poderá causar tensão no tubo, o que poderá resultar em rachaduras ou vazamentos ao longo do tempo. Os engenheiros dessas indústrias usam laços de expansão ou conectores flexíveis para acomodar a expansão térmica da tubulação de PTFE.
Aplicações Elétricas
A tubulação de PTFE também é usada em aplicações elétricas para fins de isolamento. Em situações onde há mudanças de temperatura, como em dispositivos eletrônicos que geram calor durante a operação, a expansão térmica da tubulação de PTFE pode afetar o seu desempenho.
Por exemplo, se a tubagem de PTFE se expandir demasiado, poderá perder o seu ajuste adequado em torno dos condutores eléctricos, levando a uma redução potencial na eficácia do isolamento. Por outro lado, se contrair demais, poderá sobrecarregar os condutores ou outros componentes do sistema.
Fatores que afetam a expansão térmica de tubos de PTFE
A expansão térmica da tubulação de PTFE pode ser influenciada por vários fatores.
Pureza Material
O PTFE puro normalmente tem um CTE mais consistente em comparação com misturas de PTFE ou materiais de PTFE preenchidos. O PTFE preenchido, que pode conter aditivos como fibras de vidro ou carbono, pode ter um CTE diferente dependendo do tipo e da quantidade de carga. Por exemplo, o PTFE preenchido com vidro pode ter um CTE mais baixo do que o PTFE puro, tornando-o mais adequado para aplicações onde é necessária menor expansão térmica.
Espessura da parede
A espessura da parede do tubo de PTFE também pode afetar o seu comportamento de expansão térmica. Tubos de paredes mais espessas podem expandir-se e contrair-se mais lentamente do que tubos de paredes mais finas porque leva mais tempo para o calor penetrar através do material mais espesso. Isto pode ser importante em aplicações onde são esperadas mudanças rápidas de temperatura.
Faixa de temperatura
O CTE do PTFE pode variar dependendo da faixa de temperatura. Em temperaturas mais baixas, o CTE pode ser ligeiramente diferente do que em temperaturas mais altas. É importante considerar a faixa de temperatura específica da sua aplicação ao avaliar a expansão térmica da tubulação de PTFE.
Nossos produtos de tubos de PTFE
Como fornecedor de tubos de PTFE, oferecemos uma ampla gama de produtos com diferentes especificações para atender às diversas necessidades de nossos clientes. NossoTubo de PTFE virgem preto vermelho extrudadoé feito de PTFE puro de alta qualidade, garantindo propriedades consistentes de expansão térmica. Esta tubulação é perfeita para aplicações onde são necessárias resistência química e estabilidade térmica.
Nós também temos1 4 3 8 Mangueira de tubo de Teflon PTFE branco puro, que é adequado para vários setores, incluindo alimentos e bebidas, farmacêutico e eletrônico. A cor branca pura indica sua alta pureza e oferece excelente resistência térmica e química.
Conclusão e apelo à ação
Compreender as propriedades de expansão térmica da tubulação de PTFE é essencial para selecionar o produto certo para sua aplicação. Quer você trabalhe em impressão 3D, processamento químico ou aplicações elétricas, o comportamento térmico da tubulação de PTFE pode impactar significativamente o desempenho e a confiabilidade do seu sistema.
Se você procura tubos de PTFE de alta qualidade com propriedades confiáveis de expansão térmica, estamos aqui para ajudar. Temos experiência e uma ampla gama de produtos para atender às suas necessidades específicas. Entre em contato conosco para discutir seu projeto e encontrar a solução de tubulação de PTFE perfeita para você.
Referências
- Manual da Indústria de Plásticos: Um Guia Abrangente para Materiais Plásticos e Suas Aplicações.
- Materiais de Engenharia: Propriedades e Seleção, por David Askeland e Wendelin Wright.
- Literatura técnica de fabricantes de PTFE.
